五金压铸成型脱油废气处理(湿式静电) 发布日期:2024-05-06 08:39:00    点击:6233

一、概述

此项目是我公司为广东某大型管业制造企业设计的五金压铸成型脱油废气处理方案。五金压铸成型脱油过程中会产生大量的矿物油烟雾,排放业务废气中含有大量的油雾颗粒和甲烷总烃,经过设计的废气工艺处理后需达标排放。


二、治理排放标准

1)烟气排放出口符合《大气污染物综合排放标准》(GB16297-1996)的排放二级标准,实现达标排放;

大气污染物排放限值单位:mg/m3

序号

污染物

最高允许排放浓度mg/m3

最高允许排放速率,kg/h

排气筒高度,m

一级

二级

三级

1

颗粒物

150

15

2.1

4.1

5.9

2

非甲烷总烃

150

15

6.3

12

18


2)目测无烟。



三、废气来源说明

此类废气主要来源于压铸成型和高温烘烤的工艺中矿物油高温挥发产生大小各异的烟尘及小油珠组成细小的烟雾颗粒、油液珠。



四、废气处理工艺设计

五金压铸成型脱油的制程中主要产生矿物油烟雾:矿物油烟雾主要因为矿物油在高温烤炉裂解中产生,其主要由大小各异的烟尘及小油珠组成,针对此类废气我们采用工艺成熟的水喷淋(去除大颗粒油雾)+湿式静电除尘净化设备(去除小颗粒油雾)的组合工艺来处理本废气。

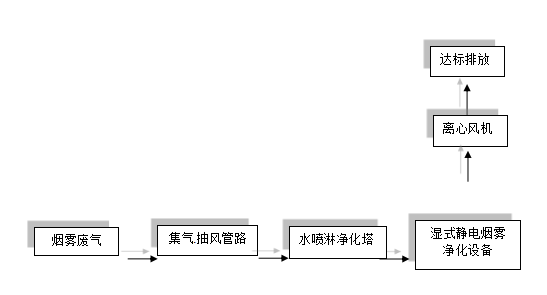

工艺流程图



五、主要设备原理说明

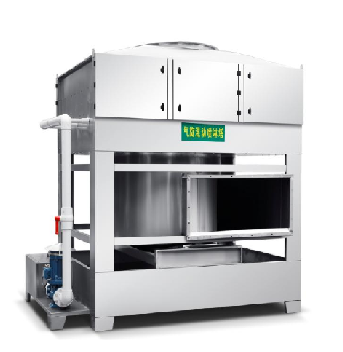

1、气旋喷淋塔


气旋喷淋塔是根据流体动力设计而成,通过物理技术计算,设计旋流装置的最佳切角获得大能量的离心力,在风机牵引力作用下,含烟尘气体切向进入高压离心旋流装置,含烟尘气体在高速动态运行中,通过旋流装置的离心力作用导致液体与含烟尘气体充分溶合并相互吸附,通过圆周运动衰减旋流能量从而达到除尘目的。该系统的大特点是处理风量大,彻底杜绝易燃易爆隐患,适应烟尘变化能力强,由于含尘气流呈向心圆周做高速旋转运动,旋流速度随风量大小变化而变化,大限度增加液气接触面积和接触混合时间,使风速阻力相应降低前提下达到更理想的净化效果。

气旋喷淋塔主要由柜体,水泵,水箱,塔体,喷淋喷头,缓冲吸附介质,电器控制箱组成,主体结构采用201材质,该净化设备具有布水均匀、塔内构件少、接触面积大、气液传质效果好等优点。

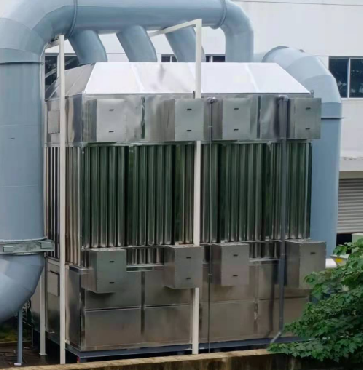

2、自动清洗型高压静电油烟净化设备(湿式静电)

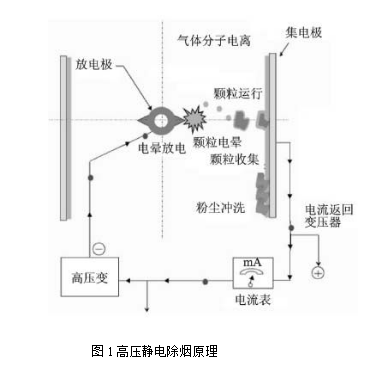

自动清洗型高压静电油烟净化装置作为一个独立装置布置,主要由装置本体、阴极系统、阳极系统、绝缘箱、供电电源和冲洗系统组成。其工作原理为:在湿式静电除尘装置的放电极和集电极线之间施加数万伏直流高压电,在强电场的作用下,电晕线周围产生电晕层,电晕层中的空气发生雪崩式电离,从而产生大量的负离子和少量的阳离子,这个过程叫电晕放电;随烟气进入装置内的尘/油粒子与这些正、负离子相碰撞而荷电,荷电后的尘/油粒子由于受到高压静电场库仑力的作用,向集电极运动;到达集电极后,将其所带的电荷释放掉,尘/油粒子就被集电极所收集。清洗时在水膜的作用下靠重力自流向下而将附着的尘/油粒子带入水中与集电极分离。原理如下图所示:

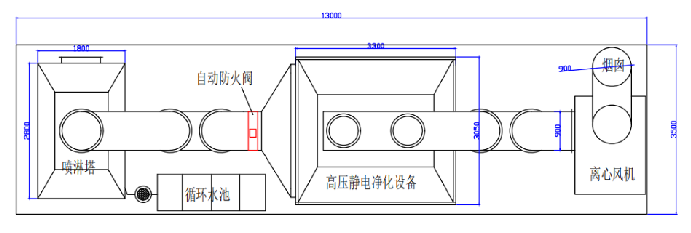

五、平面布置图
