成都烤炉废气治理发布日期：2019-06-13 17:38:33 点击：2031

包装成都公司瓶盖烤炉废气治理工程设计说明书

一、项目概况：
中粮包装成都公司主要从事食品级瓶盖的生产，在生产瓶盖内衬的密封胶垫时需要进入烤炉固化，在胶垫固化过程中由于高温环境会有部分石蜡、树脂、油脂等成分成气态挥发出来，从而产生烟雾形态的刺激性油烟废气，如果直接排放会对周围环境会产生较大的影响，同时在车间里工作的员工也需要一个空气较好的工作环境。为了解决以上问题，同时使车间排出的废气能够符合环保排放的标准，东莞市越创环保科技有限公司应无锡华鹏瓶盖有限公司要求，提出如下设计方案。二、设计依据：
◆《中华人民共和国环境保护法》（1989 年 12 月 26 日）；
◆《中华人民共和国大气污染防治法》（1987 年 9 月 5 日）；
◆ 国家《大气污染物综合排放标准》（GB16297-1996）；
◆ 广东省《大气污染物排放限值》（DB44/27-2001）；
◆《通风和空调工程施工及验收规范》（GBJ243-82）；
◆《工业管道工程施工及验收规范》（GBJ235-82）；
◆《机械设备安装工程施工及验收规范》（TJ231-78）；
◆《低压配电装置及线路设计规范》（GDJ54-83）；
三、设计原则：
1.工艺技术先进成熟可靠；
2.工艺流程设计合理；
3.操作简单，维修方便；
4.力求节省工程投资，降低运行费用。四、设计内容：
1、工艺选择和工艺流程设计；
2、标准设备、材料选择；
3、非标设备的制造设计；
4、自动控制工程设计；
5、电气工程设计；
6、编制安全技术操作规程；
7、编制工程概算。

五、喷涂油漆废气排放要求设计：
本方案设计喷漆废气经处理后，达到国家《大气污染物排放限值》（DB44/27-2001）
第二时段二级标准要求：

废气治理工程

六、工艺选择、工艺流程及工艺原理说明：
1、工艺选择：
烤炉废气主要因为瓶盖上喷涂的石蜡和油脂高温烤炉中裂解产生，其主要由大小各异的烟尘，挥发成气态的石蜡、油雾及有机挥发物组成，由于周围生产车间都是生产食品容器对生产环境要求较高，针对此类废气情况我们采用复合工艺处理；废气温度约为 100 摄氏度左右，由于温度较高为了不影响净化设备的使用寿命，设计在处理设备前增加新风用于降低废气温度，同时增加干式迷宫过滤器用于去除颗粒较大的石蜡和油雾从而延长净化器的维护时间，在干式过滤器后再增加静电烟雾净化器去除油雾，在静电吸附后安装水喷淋净化器进行二次处理，确保废气处理后排放效率达到《大气污染物排放标准》，排气口油雾含量≦20mg/m3、目测无烟，无明显刺激性气味。

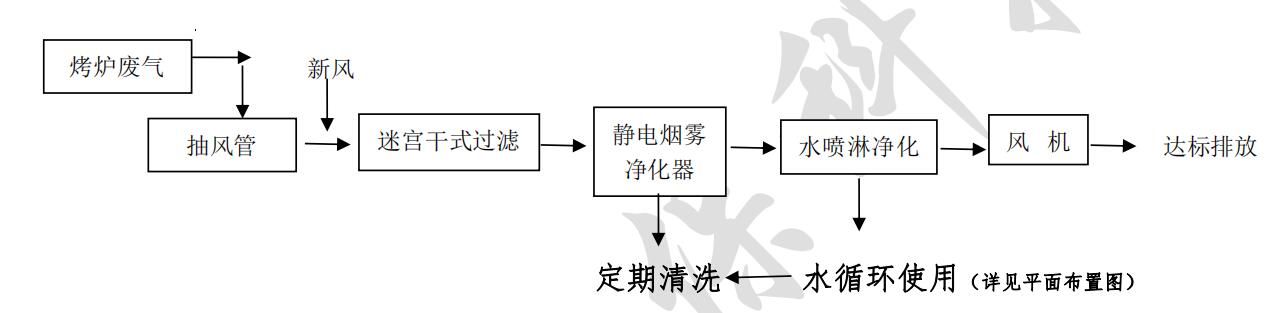

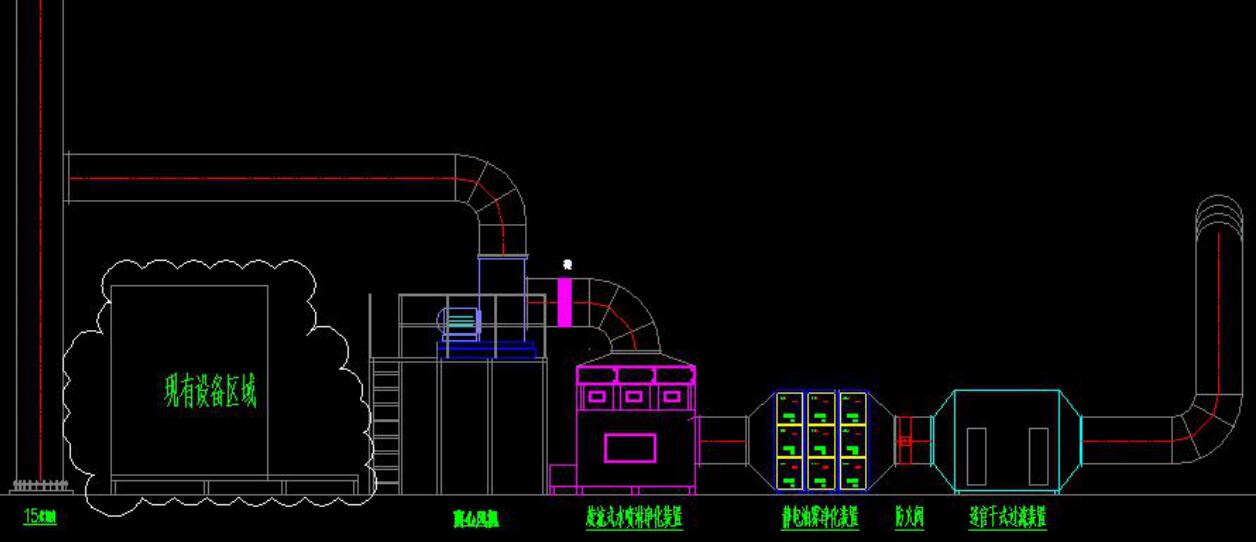

2、工艺流程：

废气治理工程

3、风量设计
3.1、根据客户提供的风量参数，有三条隧道烤炉，每条烤炉上有两台排热风
机，总风量约为 15000m
3/h；三条隧道炉总风量约为 45000m
3/h
3.2、废气温度约为 80-90 摄氏度，设备使用温度为 70 摄氏度以下，需要补充
新风降温，通过手动调节阀补充 1000m
3/h-5000m
3/h 新风（按现场运行情况调整进新
风量）使温度降到 70 摄氏度以下；
3.3、管道及设备压力损失：干式过滤器阻力±200pa,油烟过滤器阻力 145pa/台*3，水喷淋净化器±450pa，管道较长，阻力约 800pa，总计压力损失约 1595pa。
根据以上参数：废气 45000m
3/h+新风 5000m
3/h，现处理总风量按 50000m
3/h 设计.(引
风机风量大于 50000m
3/h，全压大于 2000pa)
4、各工艺净化原理说明
4.1 迷宫式干式过滤技术原理：
生产瓶盖的烤炉废气在高温下石蜡或其他油脂在高温环境下会气化为油烟微颗粒物，随着管道排风会不但降温，在降温过程中部分石蜡或油脂会凝结为较大颗粒的粘性脂状物质，通过迷宫式的板块碰撞可以将这些较大颗粒的粘性脂状物质大部分去除，从而大大减少后续静电油烟净化设备的负荷和其内部电场的清洗周期。

4.2 高压静电除油烟技术原理
静电除油烟技术是利用阴极在高压电场中发射出来的电子，以及由电子碰撞空气分子而产生的负离子来捕捉油烟、油雾粒子，使粒子带电，再利用电场的作用，使带电粒子被阳极所吸附，以达到清除的目的。由于电子的直径非常小，其粒径比油烟及油雾粒子的粒径要小很多数量级，而且电场中电子密度很高（可达到 1 亿/cm
3），可以说无处不在。处在电场中的烟雾粒子很容易被电子捕捉，最后沉积到净化器的底部的集油槽内并经导管排出到储油桶内。
高压静电除油烟设备的性能优势
Δ.整机结构设计合理，标准模块化设计，提高油粒的捕集及净化效果；
Δ.能耗小，低噪音；
Δ.互换性好，安装维护及使用方便。
Δ.采用数字电源，功率强劲，能量利用率高；具有软启动、恒流输出控制、灭弧保护、高压开路保护、高压短路保护、多次放电保护、电源过载保护和变压器过温保护等。
4.3、旋流式水喷淋工作原理说明
烤炉废气通过前面两级工艺处理后，大部分油烟被去除还有少部分恶臭气味难以去除需要在水降温和水吸附工艺再次净化；旋流式水喷淋净化装置是利用废气的气压带动分流筒内的填料球，使填料球不停旋转，在高压水雾的喷淋下填料球带水旋转与废气亲密无死角接触，废气中的油雾颗粒被碱液吸收，从废气中分离，同时废气温度降低含水率增加废气恶臭味得到抑制。

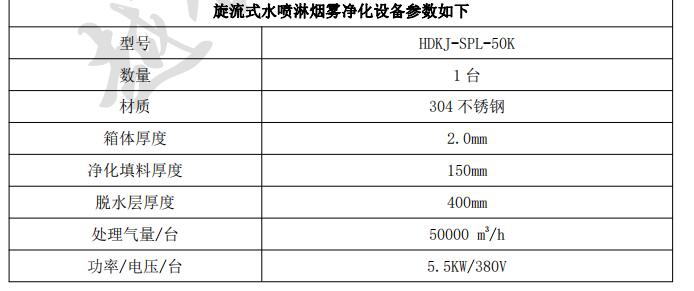

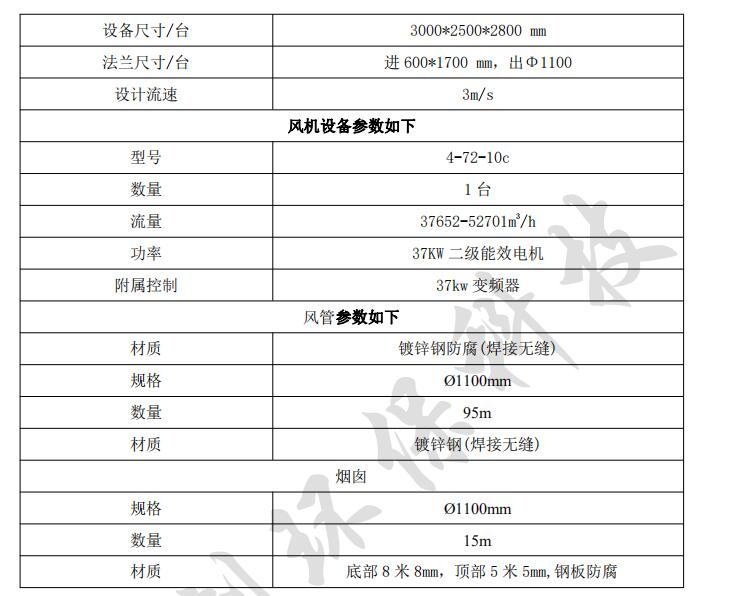

七、主要设计技术参数及设备结构：

八、电气自动控制：1. 电源及用电负荷（业主适配）：电源电压为 380，50Hz，配电系统。採用三相四线制、单相三线制，安装接地保护系统。2. 控制系统：电动机的操作方式为配电箱上按钮控制，并在配电箱上显示运行光信号。电动机的启动方式按如下方式设计安装：1)对于功率小于 10 kW 的电动机采用全压直接启动，包括静电烟雾净化器及泵、水喷淋净化器的水泵。
2)对于功率大于 10 kW 的电动机采用变频降压启动方式，包括引风机。
3、动力线的接驳：
1)乙方负责电控之后的所有电控设备，包括：电控箱、变频器、电缆、线管、电机等
2)甲方负责将电源引入电控箱，包括进电的电缆、线管等。九、运行事故应急措施：
（1）本方案设计因考虑成本没有安装备用风机，若运行中发生故障，可将内部电场拆除以减少阻力，设备维修好后装回；
（2）法定节假日和单位规定的设备检修期间，应安排专业人员对系统进行检修保养，确保运行安全；
（3）为了使静电设备更加安全运行，设计在静电烟雾净化器前安装一台温度（280摄氏度）感应式自动防火阀；
（5）静电烟雾净化器的电源有电场拉弧断电功能，停止三秒后会自动重启，如设备反复拉弧时，清理灯会亮黄灯，此时表示电场需要清洗；
（6）本系统所有设备的停止采用与烤炉风机联动控制，烤炉风机停止时本处理系统延时 10min 后停止；
（7）为了防止处理设备在清理时渗漏油污，所有设备安装在槽钢架起的钢制防漏槽上，在防漏槽的周围设 3*200mm 的围堰，双重保护不让油污污染地面。

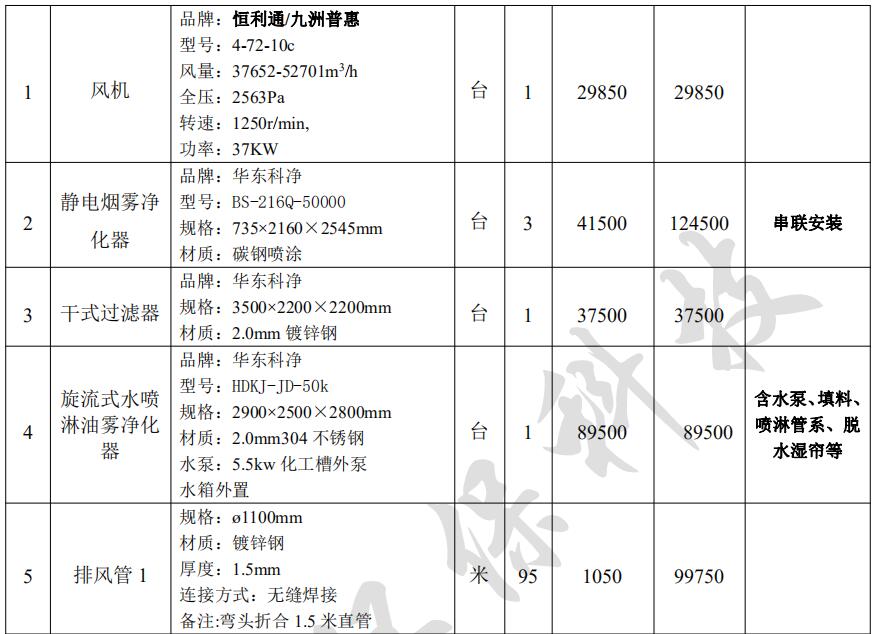

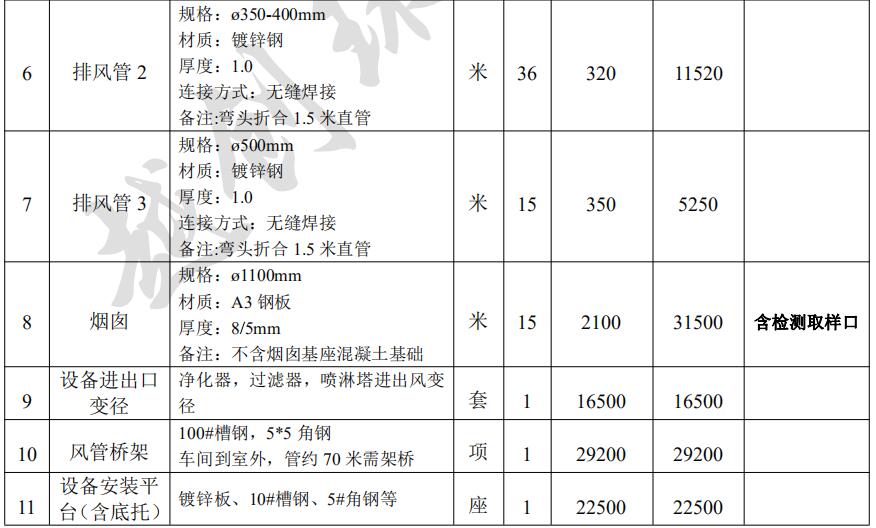

十、工程投资概：

废气净化工程
