一、使用场景：线路板喷锡废气处理

本工艺采用喷淋塔+湿式静电工艺处理，线路板在喷锡段加工过程中会排放出大量的喷锡烟雾，污染空气的同时也对周边居民生活造成严重影响，目前业界常规处理方案是水洗塔+活性炭吸附，此方案实际处理后的废气还是有大量的喷锡烟雾产生，无非满足排放达标的要求，现在我司采用最新工艺喷淋塔+湿式静电，使处理后的喷锡烟雾有机废气排出的废气烟雾处理率达90%以上，臭味去除率80%以上，达到向大气中排放标准。

二、设备工作原理

喷淋塔：

喷淋塔依据不同废气成分的化学性质，选择针对性的吸收液，吸收液由循环水泵从循环水箱中吸取并送至塔内，通过喷头均匀的喷淋到填料层中形成气液传质液膜层，吸收液随重力作用沿填料层向下流动直至塔底循环使用。由于上升气流和下降吸收剂在填料层中不断接触，所以上升气流中溶质的浓度越来越低，在塔体最顶部设置有波纹板，当含有较多水雾的气体进入除雾层中，分子较大的水雾撞击波纹板后形成水滴，从而达到除雾效果。

湿式静电：

在风机的作用下、油烟气混合污染物通过排放油烟净化器，油烟气在高压静电场的作用下，被电离、分解，吸附、碳化，同时高压电场中产生的活性因子臭氧（O3），对烟气中的有毒成份和异味进行分解和除味。通过排放油烟净化器的净化处理，可使油烟的去除率达到90％以上，因此排放到室外的是相当清洁的空气。

三、喷淋塔、湿式静电性能特点

喷淋塔性能特点：

净化的废气类型	使用的吸收液	净化效率
铅烟尘	用0.5%稀醋酸或5%氢氧化钠	＞95%
汞蒸气	0.3%～0.5%高锰酸钾或过硫酸氨水溶液	＞90%
三酸和氢氟酸	5%氢氧化钠或自来水	＞95%
二氧化硫	5%～10%的碳酸钠、氢氧化（钙）	＞90%
氮氧化物	5%～10%的氢氧化钠（钙）或尿素	＞90%
有机混合气体	丙碳或轻柴油	＞90%
有毒粉尘	自来水	＞95%

湿式静电性能特点：

1、电场分布装置采用活动结构，拆装自由，清洗方便

2、组合式箱体，可根据需要自由选择进出风口方位，安装方便。

3、设有过流、过压、触电、漏电、故障保护装置。

4、可实现设备与控制分离操作。

5、结构紧凑、新颖、体积小、重量轻。

6、电场电压稳定，不会随电场电流的增加而下降。

7、阻力小、噪音低、能耗低、可靠性高、去除率高。

四、喷淋塔+湿式静电工艺应用范围

本设备广泛应用于电子、化工、轻工、橡胶、机械、船舶、汽车、石油等行业喷漆、涂装车间的有机废气净化，也可与制鞋粘胶、化工、印刷、电缆、漆包线等生产流水线配套使用。

五、现场实拍案例

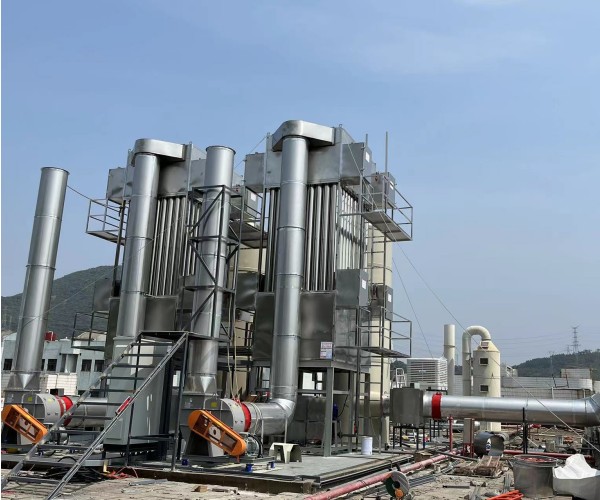

（施工现场实拍图）

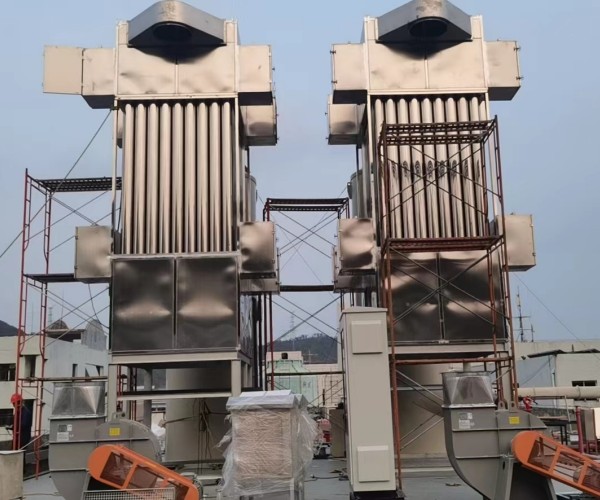

（施工现场实拍图）

（施工现场实拍图）
